A quoi sert le produit ? Où l'installer ?

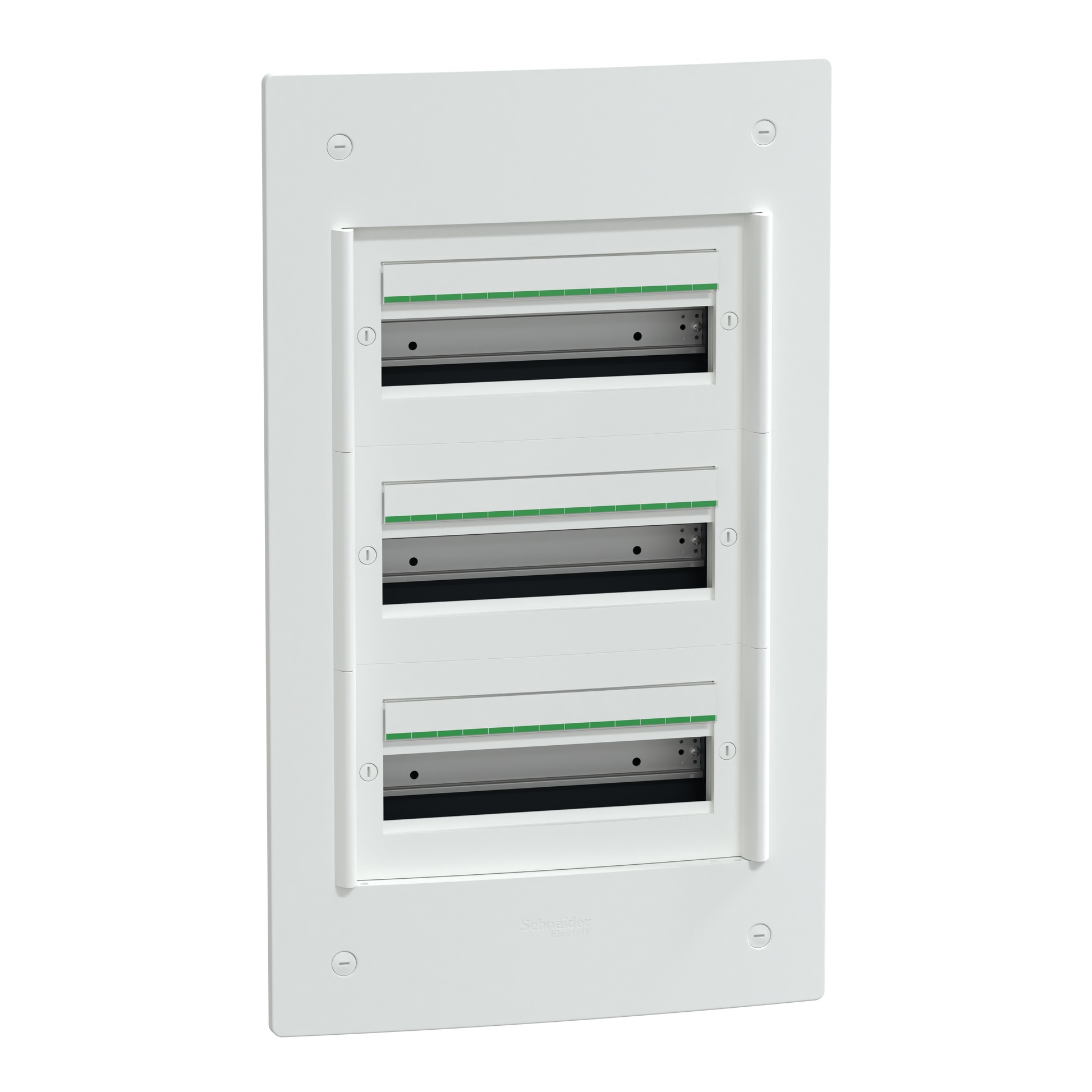

Ce coffret PrismaSeT XS est un coffret de distribution électrique encastrable, en plastique, composé de 3 rangées de 13 modules de 18mm, avec des degrés de protection IP30 et IK08 sans porte. Il peut accueillir tous types d'appareillages modulaires. Compatibles avec nos produits embrochables (XE), ce coffret est dédié à une installation en intérieur et est destiné aux secteurs résidentiel et tertiaire. Le coffret, le plastron et la porte de couleur blanche (RAL 9003) rendent plus esthétique vos équipements. La classe d'isolation électrique est de classe II.

Ce produit se compose de 1 coffret, 1 plastron, 3 étiquettes d'identification, 3 protecteurs d'étiquette, 1 bande d'obturation et du matériel de fixation de câbles. Le boîtier, le plastron et la partie arrière sont en technoplastique. Il est également livré avec 1 bornier de terre, 1 neutre et 1 de phase. Le bornier de terre offre 24 sorties (3x25mm² + 21x4mm²). Les borniers de neutre et de phase offrent 7 sorties (1x35mm² + 6x16mm²).

Ce coffret est conçu pour offrir ergonomie et flexibilité d'installation. Les câbles peuvent entrer par le haut ou le bas du coffret grâce à des plaques d'entrée de câbles amovibles. Il permet une entrée par câble ou par tube. Il est équipé d'une plaque arrière et de 3 rails DIN, qui facilitent les opérations de câblage et de maintenance.

Il est conforme aux normes IEC 60670-1 et 24, IEC 61439-1 et 3.

Une porte peut être installée sur le coffret, ce qui passera les degrés de protection de IP30 à IP40 et IK08 à IK09.
